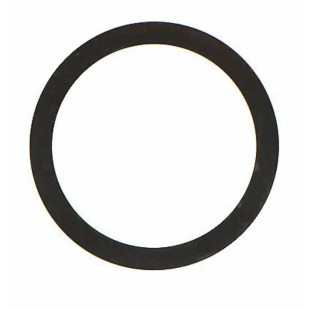

Шайба регулировочная Tohatsu/Hidea F9.9-06.02.00.02
Регулировочная шайба Tohatsu/Hidea F9.9-06.02.00.02 (артикул 369-64014-0Y) служит для регулировки зацепления шестерён редуктора лодочного мотора.
Это необходимо, так как после замены шестерён в редукторе место зацепления не подогнано так, как требует инструкция и принцип работы зубчатой передачи. Из-за этого нагрузка на зубья шестерён распределяется неравномерно, что приводит к их поломке или быстрому износу.
Некоторые неправильные пятна контакта, которые нужно отрегулировать:
Зацепление на вершине зуба — со временем приводит к поломке верхней кромки зубьев и разрушению остальных шестерён.
Контакт на корне зубьев — при таком зацеплении возникает излишнее трение, что приводит к быстрому износу пары.
Контакт на узком или широком конце зубьев — в этом случае пара также подвержена поломке краёв зубьев и выходу из строя остальных шестерён.
Инструкция по применению
Регулировочные шайбы помогают добиться правильного зацепления шестерён, используя различные комбинации шайб разных размеров. Например, для ведущей шестерни могут использоваться шайбы толщиной 0,12 мм, 0,15 мм, 0,18 мм, 0,30 мм, 0,40 мм, 0,50 мм. Путем различных комбинаций этих шайб достигается необходимое пятно контакта.
Чтобы увидеть правильное пятно контакта, зубья шестерён предварительно обрабатывают цветной краской или маркером. После предварительной сборки и вращения шестерён будет видно место их соприкосновения.
Это необходимо, так как после замены шестерён в редукторе место зацепления не подогнано так, как требует инструкция и принцип работы зубчатой передачи. Из-за этого нагрузка на зубья шестерён распределяется неравномерно, что приводит к их поломке или быстрому износу.
Некоторые неправильные пятна контакта, которые нужно отрегулировать:
Зацепление на вершине зуба — со временем приводит к поломке верхней кромки зубьев и разрушению остальных шестерён.
Контакт на корне зубьев — при таком зацеплении возникает излишнее трение, что приводит к быстрому износу пары.
Контакт на узком или широком конце зубьев — в этом случае пара также подвержена поломке краёв зубьев и выходу из строя остальных шестерён.
Инструкция по применению
Регулировочные шайбы помогают добиться правильного зацепления шестерён, используя различные комбинации шайб разных размеров. Например, для ведущей шестерни могут использоваться шайбы толщиной 0,12 мм, 0,15 мм, 0,18 мм, 0,30 мм, 0,40 мм, 0,50 мм. Путем различных комбинаций этих шайб достигается необходимое пятно контакта.
Чтобы увидеть правильное пятно контакта, зубья шестерён предварительно обрабатывают цветной краской или маркером. После предварительной сборки и вращения шестерён будет видно место их соприкосновения.
